搭载显示设备的电子产品越来越普及。在使用以及调试过程中，发现画面切换时，前一个画面不会立刻消失，视觉效果与第二个画面同时出现，并且会慢慢消失，我们称之为Sticking Image（残影）的现象。

残影除了引起可读性下降，用户体验差外，在一些特殊的场合可能会导致由于信息获取不及时，导致发生安全事故，例如车载显示器或机载显示器。因此对显示器的残影进行评价，非常重要。

本方案采用德国 LMK 5 成像式亮度计，借鉴德国汽车工业OEM协会针对车载移动显示器关于残影的测试标准设计。

测试原理与步骤：

第一步：让显示器显示3 level 老化画面，该老化画面依据显示器的解析度、几何尺寸，在LMK 5 的软件中自动生成

第二步：在一定的条件下进行老化（根据标准或实际需要，采用常温老化或高温老化，通常高温采用65°C），老化时间可自定义，车载建议1个小时

第三步：老化结束后，切换到basic grey relaxation画面，在室温下检测老化图像不同区块灰、黑、白区的亮度值变化曲线，亮度不间断采集时间不少于10分钟，采集间隔不超过10 秒，依据测试到的数据，按照标准的算法计算残影。

实际测试案例：

 LMK 5 成像式亮度计配置的Labsoft 软件，有专用的残影测试插件，该测试插件完全依照残影测试标准设计。

第一步：相机对准

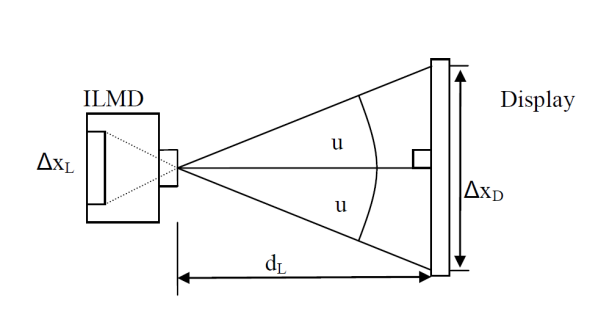

在测试过程中，务必保证显示器与测试相机的像面平行，Labsotf提供了一个对准的软件工具，让相机产生如下对准用画面，软件会实时监测水平和俯仰的倾斜角度、光轴偏离角度、中心像素偏离量，辅助用户做最完美的调整。

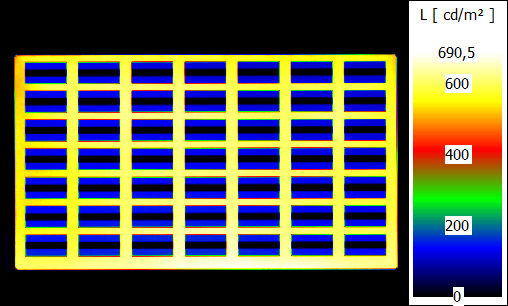

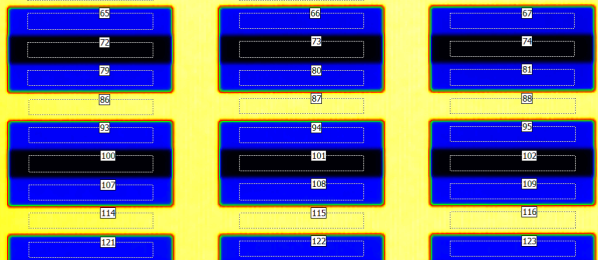

第二步：生成老化3 level画面和basic grey relaxation，并让显示器显示画面，进行拍摄，确定老化结束后亮度测试的位置和区域。下图第二幅即为软件自动计算获得的测试区域。

第三步：老化、切换画面

第四步：测试：

由于LMK 具备动态测试功能，因此有连续测量能力，测试过程中，会记录第二步确定区域的每一个区域的平均亮度值。

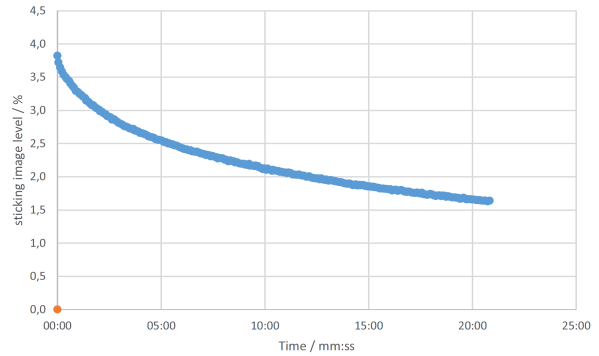

第五步：显示测试结果
