RIGO801 C 型分布式光度计
完全符合 LM-79 测试标准要求的 C 型分布式光度计，灯具在测试过程中完全静止不动，非常适合LED灯具产品的测量
|
近场分布式光度计是全新一代的分布式光度计，采用全新的概念，可以实现光源的近场、包含光谱信息的近场、远场光强分布、空间色度均匀性、光通量、光效等测试。测试的结果是目前对光源特性最完整的表征，因此成为分布式光度计更新换代的首选。
|
|
 |
| 适用于LED及小型灯具的RiGO 801-300/600 |
适用于大型灯具的RiGO 801 |
产品特点
- 符合LM 79的C型分布式光度计要求
- 灯具在测试过程中完全不动，保持实际使用的姿态
- 采用相机直接进行灯具位置的精密调整，相对于使用激光定位装置的传统光度计，使用方便，操作简单
- 不受远场测试条件之距离限制，最大可能节省空间
- 测试速度快（连续测量的飞行测量模式），典型测试时间为15分钟@2.5°；1小时@0.5°
- 基于近场数据Ray Data，最完整的表征光源的特性
- 照度积分法测试光通量(符合 CIE87 及 EN 13032-1测试标准)
- 对于小型光源，可直接采用远场模式进行光强空间分布（配光特性）测试
- 测试灯具表面亮度分布，满足Zhaga 测试规范
- 紧凑的轻量化产品设计
- 免费的Ray Data输出及格式转化软件
|
测试结果
- 配光特性之光强空间分布，可输出各种通用格式 (IES, EULUMDAT, TM14, Calculux, ...)
- 光通量（luminous flux）,光效（ light output ratio）

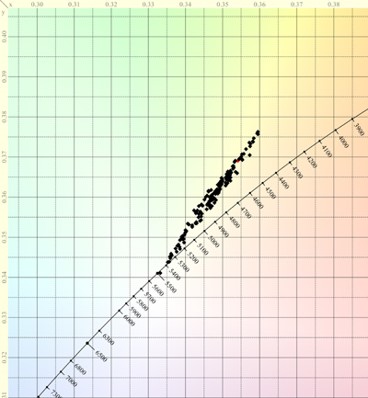

- 空间色度分布

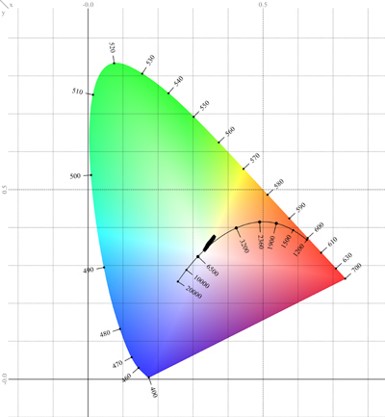

- CRI, CCT,色度分布，以及平均色度值 （符合 LM79 以及 EN 13032-4测试标准）
- 老化稳定曲线、功率消耗、温度特性
- 配光数据报告分析(LumCAT软件)
- 近场数据 (e.g. ASAP, Optis, LucidShape, LightTools, Zemax, TracePro, SimuLux, Photopia)
- 灯具表面亮度及颜色分布
|
| 选型指南 |
|
型号
|
描述
|
可测光源尺寸
|
试验室空间需求
|
|
RiGO 801-LED
|
偏重于LED,模组等小型光源近场测试，被测物需要自转
|
0.2mm-200mm
小于0.2mm或满足远场条件的，可使用远场测试模式
Ray data位置精度<0.01mm
|
放置于稳定的工作台面上即可，700X700
X1000mm³
|
|
RiGO 801-300
|
兼顾各种光源与小型灯具，灯具完全静止不动，灯具可水平、向下、向上三种测试姿态
|
1mm-300mm
小于1mm，或满足远场条件的，可使用远场模式测量
Ray data位置精度< 0.05 mm
|
2000 x 1600 x 2200 mm³放置于稳定地面上
|
|

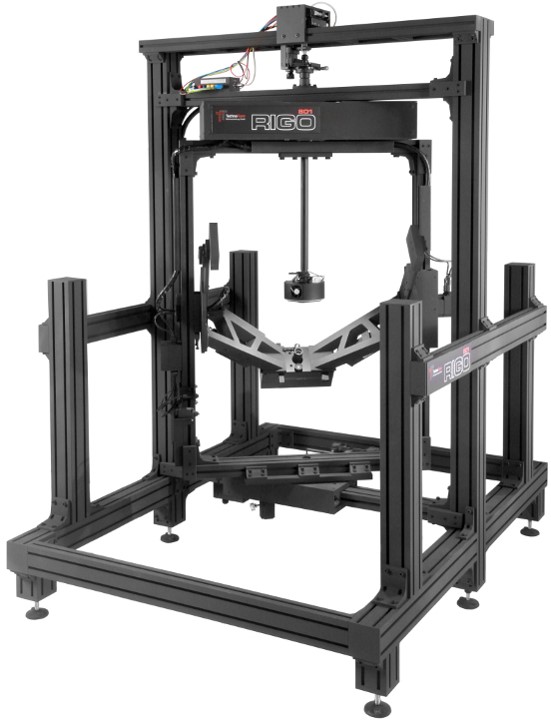

RiGO 801-600
|
兼顾中小型光源和灯具的检测
|
发光面积直径≤ 550 mm ，整体直径≤ 600 mm 灯具的测试
近场Ray Data测试位置精度
< 0.1 mm
|
2000 x 1600 x 2200 mm³放置于稳定地面上
|
|
RiGO 801-1400
|
大型灯具测试及产品优化，灯具静止不动，可向上、向下2种测试姿态，仅需2.8米高
|
40mm-1400mm(1200 mm with color camera option)
小于40mm的或满足远场条件的，可采用远场测试
|
最大约3200 x 3200 x 2800 mm³空间，需要底部和顶部固定，详见试验室要求
|
|
RiGO 801-1500
|
大型灯具测试及产品优化，灯具静止不动，可向上、向下2种测试姿态
|
40mm-1500mm
小于40mm的或满足远场条件的，可采用远场测试
|
最大约3200 x 3200 x 4100 mm³空间，需要底部和顶部固定，详见试验室要求
|
|
RiGO 801-1800
|
40mm-1800mm
小于40mm的或满足远场条件的，可采用远场测试
|
|
RiGO 801-2000
|
40mm-2000mm
小于40mm的或满足远场条件的，可采用远场测试
|
|
|
|
|
| 适用于LED及小型灯具的RiGO 801-LED |
适用于大型灯具的RiGO 801 |
|
|
