eFlat 多通道亮度、色度测试模块

Reliable, fast testing of LEDs with accuracies from laboratory measurements which can be carried over from the laboratory to production.

德国 Premosys 公司的 eFLAT 多通道测试模块是专为需要多个通道同步快速测量的应用而设计的,特别服务于LED,显示,汽车仪表、背光,以及其它自发光产品的自动化测试系统。

可以同步测试多个测试点(或LED)的光强、颜色、主波长、色温等光色测试参数,而且可以采集标准件的参数,采用样品数据与标准件数据比对的方法进行测试,判读良品、不良品。

eFlat 也可以对脉冲调制的光源、LED进行测量。

技术参数
选件与附件
应用
产品系列 通道数 灵敏度 精度 通讯接口
eFlat 4,8,12,16 3.5 to 10,000,000 Lux
  • 白光:
    • 色坐标 x,y +/- 0,0015
    • 强度 +/- 2%
    • 色温解析度 CCT 100 K
  • 单色 LEDs:
    • 主波长 <+/- 4 nm
    • 主波长解析度 Ldom 1 nm
RS-232
eFlat-II 4,8,12,16 3.5 to 10,000,000 Lux 网口
eFlat-HG 4,8,12,16 0.7 to 10,000 Lux RS-232
eFlat-HG-II 4,8,12,16 0.7 to 10,000 Lux 网口
eFlat-Y 16 3.5 to 10,000,000 Lux RS-232

eFlat 测试模块的测色传感器位于主机上,整齐排列,在实际测试时,需要通过光纤将被测点的光传导到测试传感器上,在光纤与被测点连接处,可使用diffuser (余弦修整器)或透镜来完成不同应用。

光纤:可选不同塑料、金属不同光纤,通常有SMA接口



余弦修正器:

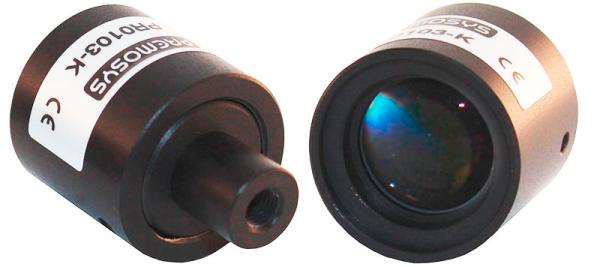

透镜:

测试治具及自动化装置(定制):

适合LED Bar; 显示器;背光各种产品测试,请见
