OL 770/771 科研级CCD型光谱辐射度计



OL 770由美国G&H (原Optronic Laboratories)公司设计、制造,OL是世界享有盛誉的光学计量测试仪器生产厂家,由2名NIST的资深光度、辐射度计量科学家与1970年创建。强大的计量背景,使得OL的产品的测试精度、重复性和可靠性,无人能比。

OL 770 可在在 200- 1700nm 范围内进行光谱辐射度、光谱亮度、光通量、夜视兼容性,以及材料透射、反射测试

产品特点

• Convenient USB interface
• 25+ spectral scans/second
• Meets CIE 127 guidelines, Conditions A & B, TLF
• Low stray light performance
• High spectral resolution
• High sensitivity
• High dynamic range
• 0.5 nm wavelength accuracy
• Research-grade precision
• Compact, lightweight, portable enclosure
• Rugged strain relief and self-centering adapter
  • 完全符合CIE 127测试规范,关于条件A B及总光通量的定义
  • 每秒超过25次的光谱采样速度
  • 杰出的测试结果可靠性、一致性、重复性
  • 内置校正光源,方便客户自行校正
  • 傻瓜式操作模式,简单易用,无需特殊培训
  • 低杂散光,高光谱解析度、高灵敏度、高动态范围
  • 0.25 nm 波长精度
  • 研究级的精度Research-grade precision
  • 设计紧凑、轻便,除了适合实验室测量外,还适合野外测量
  • 独特设计的自中心LED夹具,保证测试结果的一致性

测试参数

  • 光通量、LIV、亮度、色度、光谱、透射率、漫反射率、外量子效率(QE)

详细资料
选件与附件
应用指南
详细资料
选件与附件标题

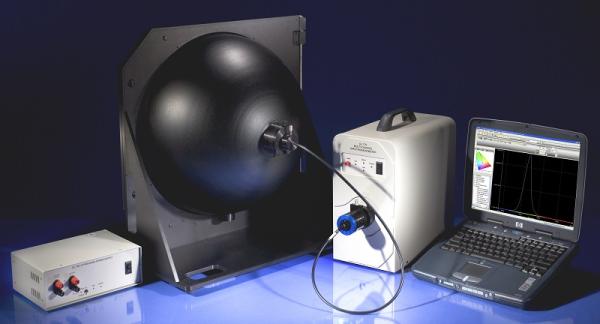

OL 770除了LED测量的常用附件外,还提供其它如温控模块、标准灯、大尺寸积分球,甚至透射、反射测试附件,为建成一个覆盖从光源到材料光学特性检测的完整实验室方案!
常用LED测量附件主要针对LED单管,包括
OL 15AB LED平均光强测试附件:为精确测量LED的平均光强专门设计,完全符合CIE 127 关于平均光强测试的近场AB 条件,该附件采用组合设计,同时满足AB条件,而其采用的光纤+积分球的设计,提供了绝佳的空间响应均匀性,从而有效的消除了最主要测测试误差来源!
OL IS-670-LED LED总光通量测试积分球,直径6inch,采用PTFE漫反射涂层,反射率>99% @ 300 nm to 1700 nm 。球体有互成90°的入口和出口,并有一个SMA光纤接口用于连接辅助灯。该积分球兼容各种LED夹具。
该积分球的独特设计在于,其内置的辅助灯还可以作为一个标准光源用于系统的校正。辅助灯用于补偿被测光源本身的反射和自吸收,作为标准光源,则可以对积分球本身光谱效率进行校正。这种设计可以让使用者现场进行高精度的校正,并且非常容易操作,而无需专门的训练和经验。而许多进口仪器不得不送到工厂进行校正。
OL 770-LED 的主机设有专门的校正用光纤接口。
OL 1272-LED 部分、总光通量测试积分球,是根据CIE127.2文件推荐的测试条件设计的最新一代积分球测试附件。,用于测试总光通量和局部光通量。其球体直径9.75-inch (24.75 cm),采用PTFE漫反射涂层,反射率>99% @ 300 nm to 1700 nm 。球体有互成90°的入口和出口。在球体旁边,有一个密闭暗箱,内置LED的夹具,夹具固定在可移动的导轨上,通过移动,LED可被定为在积分球内部测试总光通量,也可以在球体外部,从而相对于积分球入口形成不同的视场角度,测试局部光通量。标准视场角度有40°, 60°, 90°, and 120°。
该积分球同样配置有内置辅助灯、标准灯设计,方便校正。
OL 700-30 LED发散角测试附件:用于精确测量LED的发散特性,和角度相关的光强、光谱、色度学特性。
自动测试水平角度范围-90°to +90°
水平角度解析度 0.01°
角度精度 0.001°
间隔1°扫描速度:15°/秒
OL 700-88TC 温控模块:采用液体制冷,可对LED进行热特性相关的测试,完全兼容其他的光强、光通量测试附件。
OL 700-86VP 真空泵附件,用于与真空吸附性的LED夹具,夹持表面贴装性SMD LED样品

其它扩展功能附件:
用于测试面光源、LED显示屏的非接触测试镜头OL 610
用于测试材料、灯具涂层等的透过率、反射率积分球附件
标准光源附件:标准光谱辐射标准、波长标准、光强、光通标准
各种精密电流源、软件开发包等等
详细情况请联络我们获取详细资料!
